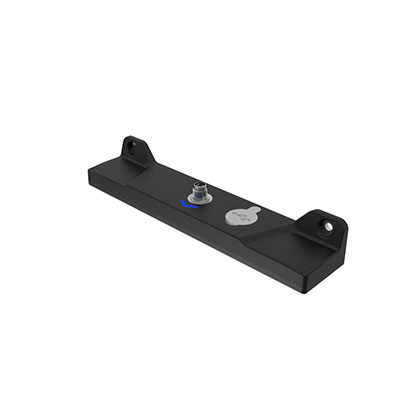

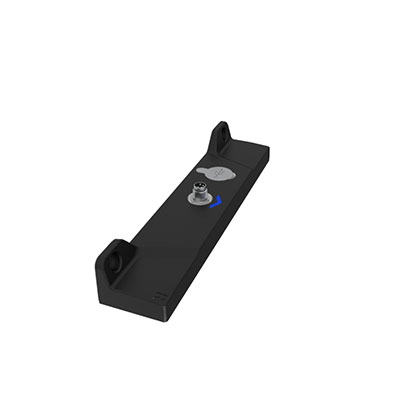

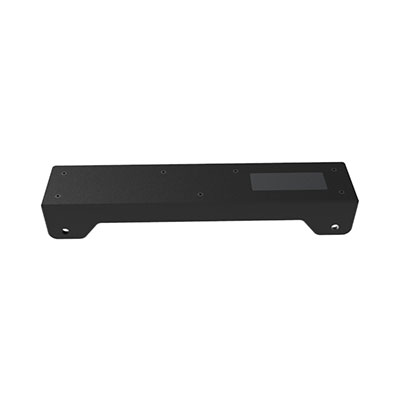

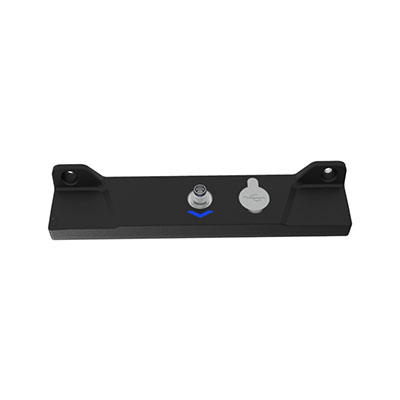

MTS160 — высокоточный магнитный навигационный датчик, разработанный для мобильных роботов. Новая запатентованная технология Yikong определяет угловое направление и продольное положение магнитной дорожки, что позволяет роботу точно перемещаться по траектории и стабильно работать на более высоких скоростях на поворотах.
Введение в продукт
MTS160 — высокоточный магнитный навигационный датчик, разработанный для мобильных роботов. Запатентованная технология определяет угловую ориентацию и продольное положение магнитной дорожки, что позволяет роботу точно перемещаться по траектории и двигаться на более высоких скоростях на поворотах без ущерба для безопасности.
MTS160 поддерживает магнитные полосы шириной 25 мм или 50 мм, имеет ширину зоны обнаружения 160 мм, разрешение 1 мм и надежно работает в диапазоне рабочей высоты 10–50 мм. Он обнаруживает магнитные маркеры, поддерживает расхождение и слияние путей и совместим с различными системами через интерфейсы CAN и RS232. Благодаря частоте обновления 200 Гц и встроенным оконечным резисторам датчик обеспечивает надежную работу как для первичной, так и для вторичной навигации.
MTS160 имеет компактную и прочную конструкцию, имеет класс защиты IP54 и может надежно работать в условиях от -40°C до +65°C. Индикаторы состояния RGB и инструменты настройки на стороне ПК упрощают установку и ввод в эксплуатацию, а поддержка онлайн-обновлений прошивки гарантирует, что вы всегда будете использовать самые передовые технологии. MTS160 — надежное и эффективное решение для навигации мобильных роботов.
Видеопрезентация
Шесть гарантий качества
Параметры продукта (спецификации)
| датчик | |
| Ширина зоны обнаружения | 160mm |
| Высота обнаружения | 10-50mm |
| Количество внутренних чувствительных элементов | 32 |
| Диапазон измерения магнитного поля | 0 – 4 Milltesla |
| Частота обновления датчика | 200Hz |
| Отслеживайте количество одновременно | 2 |
| Разрешение определения положения трека | 1mm |
| Разрешение измерения угла наклона дорожки | 1 Degree |
| Количество одновременных маркировок | 2 |
| Разрешение положения маркера | 0.5mm XиY |
| Связь 1 | |
| USB | поддерживать |
| RS232 | поддерживать |
| RS485 | Контакты Навигация |
| RS232Скорость передачи данных | 9.6, 19.2, 38.4, 57.6或115.2 kbps |
| CANавтобус | Поддержка - протокол CANOpen |
| CANСкорость передачи данных | 125, 250, 512или1000kbits/s |
| Оконечный резистор шины | 120Ω(внутренний, программно включенный) |
| Связь 2 | |
| LED | дваRGB LED |
| ПОЧТА | Физическая проверка внутренней сенсорной ИС |
| Функция самопроверки | Полная диагностика оборудования |
| электрический | |
| Потребляемая мощность | 800mW |
| Напряжение питания | 7~28V |
| Защита от обратной полярности | поддерживать |
| Ограничение пускового тока | поддерживать |
| Защита линии связи от перенапряжения | поддерживать |
| Электромеханический | |
| Разъемы питания и сигнала | MB, 4-pin, Мужской разъем |
| Уровень пыле- и водонепроницаемости | IP54 |
| Диапазон рабочих температур | -20℃~65℃ |
| Сертификация | соответствоватьEN IEC 60947-5-2-2020стандартный |
| размер | 165mm x 35mm x25mm |
| Материал корпуса | SLAСмола илиABS |
| масса | 80g |
Общий вопрос
Это может привести к неточным измерениям или ложным показаниям. Магнитные помехи могут быть вызваны расположенными поблизости магнитами, электрооборудованием или магнитным полем Земли. Ограниченный диапазон: Магнитные датчики имеют ограниченный диапазон обнаружения.
Магнитная навигация использует для навигации определенную составляющую общего магнитного поля — поле литосферных или земных аномалий.
Принцип работы магнитных датчиков основан на измерении изменения магнитного момента магнитного материала в магнитном поле. Магнитные материалы, такие как ферромагнитные материалы, реагируют на изменения температуры, а магнитоупругие материалы реагируют на механические напряжения в среде, с которой они взаимодействуют.
