Он в основном состоит из внутреннего и наружного колец, однорядных стальных шариков, удерживающих рам (или перегородок), уплотнительных устройств и т. д. Внутреннее и наружное кольца могут иметь цельную или разъемную конструкцию.
Введение в продукт

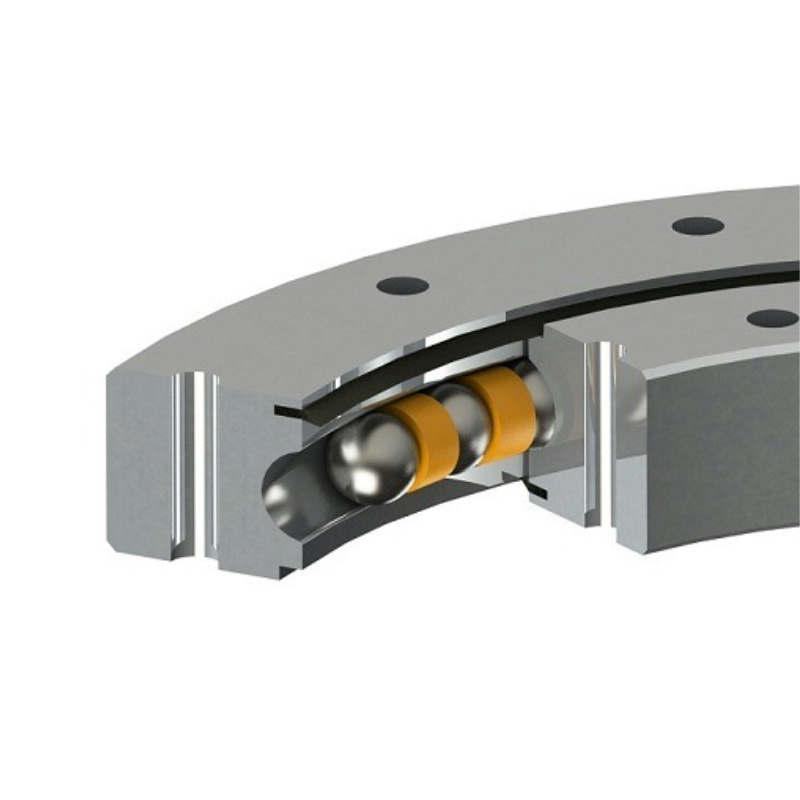

Шариковый поворотный подшипник с четырехточечным контактом в основном состоит из внутреннего и наружного колец, однорядных стальных шариков, сепараторов (или перегородок), уплотнительных устройств и т. д. Внутреннее и наружное кольца могут иметь цельную или разъемную конструкцию. Цельное кольцо имеет большую жесткость, а разъемную конструкцию легче регулировать. На заводе-изготовителе два разъемных кольца скреплены болтами.
Шарикоподшипники с четырехточечным контактом обычно оснащены сепаратором (или перегородкой), а конструкция с полным шариком используется только в условиях высокой нагрузки, поскольку конструкция с полным шариком обладает высокой несущей способностью, но при этом трение также велико, что может легко поцарапать поверхность стального шарика.
Базовые конструкции шариковых подшипников поворотного круга с четырехточечным контактом/опоры вращения включают безредукторный тип, тип с внешним зацеплением и тип с внутренним зацеплением, все из которых обладают высокой статической грузоподъемностью.
Сценарий применения
Вилочный погрузчик AGV:
Условия эксплуатации вилочных погрузчиков AGV относительно сложны, поэтому опорно-поворотный подшипник AGV (автоматически управляемого транспортного средства), используемый для ведущего колеса, также должен обладать большей устойчивостью, а поверхность также должна быть специально обработана, чтобы выдерживать особые условия эксплуатации.

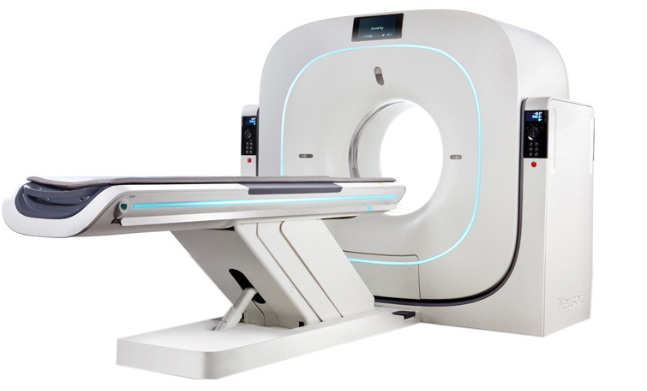

CT:
Во время работы КТ-аппарата рентгеновская трубка и детектор одновременно вращаются вокруг пациента, создавая томографические изображения, с помощью которых врачи получают важную информацию, необходимую для диагностики.
При высокоскоростном вращении КТ-аппарата для обеспечения тихой медицинской среды чрезвычайно важны малошумные, высокоточные в эксплуатации опорно-поворотные подшипники медицинского оборудования (подшипники поворотного стола).
Шесть гарантий качества
Параметры продукта (спецификации)
модель | Тип профиля зуба | Модуль (m) | Количество зубцов (Z) | Угол зуба (α) | Коэффициент сложения (h) | Коэффициент смещения (x) |
TEC - 150P750SP | Эвольвента | 1.5 | 110 | 20° | 1.0 | 0 |
TEC - 167P400SP | Эвольвента | Значение не указано | 114 | 20° | 1.0 | 0 |
TEC - 167(V2.1) | Эвольвента | 3 | 40 | 20° | 1.0 | 0 |
TEC - 300 | Эвольвента | 2.5 | 127 | 20° | 1.0 | -0.28 |
TEC - 410 | Эвольвента | 2.5 | 180 | 20° | 1.0 | -0.28 |
модель | Охватывать（Wx） | Зубья измерения пролета Across (K) | Верхнее отклонение (Es) | Нижнее отклонение (Es) |
TEC - 150P750SP | 57.66 | 13 | Нет четкого указания единицы измерения (следует использовать мм в соответствии с контекстом) | Нет четкого указания единицы измерения (следует использовать мм в соответствии с контекстом) |
TEC - 167P400SP | 7.9 | 13 | -0.198 | Нет четкого указания единицы измерения (следует использовать мм в соответствии с контекстом) |
TEC - 167 | 87.83 | 12 | -0.320 | Нет четкого указания единицы измерения (следует использовать мм в соответствии с контекстом) |
TEC - 300 | 103.6 | 14 | Нет четкого указания единицы измерения (следует использовать мм в соответствии с контекстом) | Нет четкого указания единицы измерения (следует использовать мм в соответствии с контекстом) |
TEC - 410 | 14.74 | 20 | Соответствующая информация о верхнем отклонении четко не указана (название в таблице — Etes Wk Ebei, что отличается от других) | Соответствующая информация о верхнем отклонении четко не указана (название в таблице — Etes Wk Ebei, что отличается от других) |
модель
Отклонение шага одного зуба (±f pt) | Суммарное суммарное отклонение шага зубьев (Fp) | Диапазон значений калибра профиля | Общее отклонение профиля зуба (Fa) | Диапазон счетчика Helix | Общее отклонение спирали (Fβ) | Радиальное биение (Fγ) | |
TEC - 150P750SP | ±0.012 | 0.049 | Нет четкого указания единицы измерения (следует использовать мм в соответствии с контекстом) | 0.014 | Нет четкого указания единицы измерения (следует использовать мм в соответствии с контекстом) | 0.016 | 0.039 |
TEC - 167P400SP | ±0.024 | 0.098 | 9.30 | 0.028 | 17 | 0.032 | 0.078 |
TEC - 167 | ±0.026 | 0.036 | 14.03 | 0.100 | 13.10 | 0.032 | 0.080 |
TEC - 300 | ±0.029 | 0.131 | 11.39 | 0.041 | 19 | 0.034 | 0.105 |
TEC - 410 | ±0,029 (±f площадь предполагается равной ±f pt) | 0.131 | 11.75 | 0.041 | 23,75 (предполагается, что LA — это Lβ) | 0.038 | 0.105 （Предполагается, что Fy — это Fγ） |
Общий вопрос
На выбор подходящего опорно-поворотного устройства влияют многие требования к применению. К этим факторам относятся скорость, предотвращение загрязнения, точность, сопротивление трению и температурный диапазон рабочей среды.
Опорно-поворотные устройства обеспечивают и облегчают вращательное движение в ветряных турбинах, экскаваторах, кранах и тоннелепроходческих машинах и т. д.
Опорно-поворотный подшипник состоит из внутреннего и наружного колец, на одном из внутренних колец обычно установлена шестерня. Оба внутренних кольца имеют монтажные отверстия, которые обеспечивают простое и быстрое соединение между соседними компонентами машины, тем самым достигая оптимальной передачи мощности.
